高性能以太網轉CAN模塊

致遠電子CANET系列以太網-CAN轉換器實現CAN-bus數據和Ethernet數據相互傳輸的功能，它內部集成了1、2、4、8路的CAN-bus 接口和1、2路Ethernet 接口或者光纖接口，并自帶TCP/IP或者UDP協議棧，用戶利用它可以輕松完成CAN-bus網絡和Ethernet網絡的互連互通，建立以太網-CAN兩層網絡架構，實現遠程控制，大大擴展CAN-bus網絡的應用范圍。

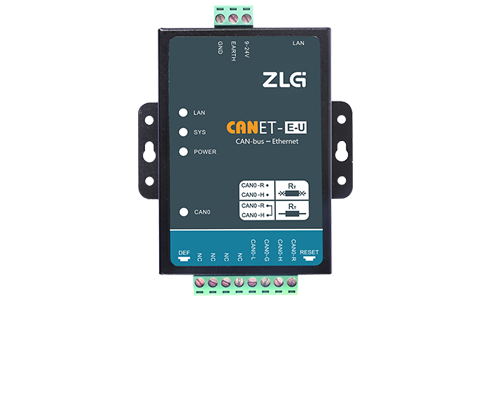

CANET-E-U

以太網轉CAN模塊

購買

CANET-8E-U

以太網轉CAN模塊

購買

CANSwitch-AF2S2

以太網轉CAN模塊

購買

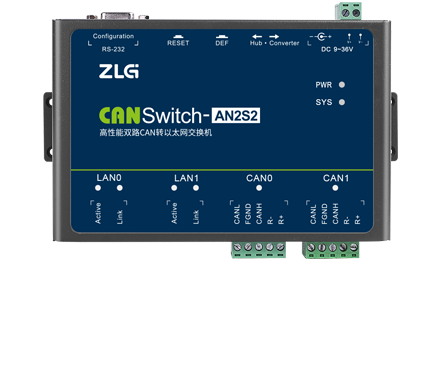

CANSwitch-AN2S2

以太網轉CAN模塊

購買

選型表

請左右拖動表格進行觀看

型號CANET-8E-U[停產]

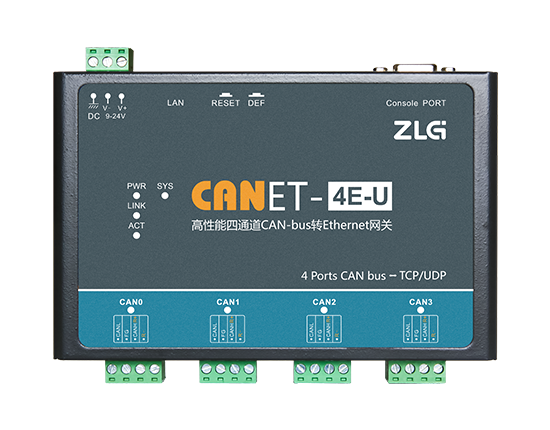

CANET-4E-UCANET-2E-UCANET-E-UCANSwitch-AN2S2CANSwitch-AF2S2
實物圖
開發文檔-
性能特色高性能系列，健壯的以太網協議棧適用于各種復雜網絡，轉發快，低延時，推薦！
以太網速率100M/1000M自適應100M/1000M自適應100M/1000M自適應100M/1000M自適應100M/1000M自適應100M
CAN路數8路4路2路1路2路2路
CAN接口形式DB9OPEN端子OPEN端子OPEN端子OPEN端子OPEN端子
CAN仲裁ID
段波特率		5K~1Mbps5K~1Mbps5K~1Mbps5K~1Mbps5K~1Mbps5K~1Mbps
CAN發送能力*8000幀/秒（每路）8000幀/秒（每路）8000幀/秒（每路）8000幀/秒（每路）8000幀/秒（每路）8000幀/秒（每路）
CAN接收能力*12000幀/秒（每路）12000幀/秒（每路）12000幀/秒（每路）12000幀/秒（每路）12000幀/秒（每路）12000幀/秒（每路）
CAN端120歐姆
終端電阻		撥碼開關內置可配置內置可配置內置可配置內置可配置內置可配置
TCP Sever模式支持支持支持支持支持支持
TCP Client模式支持支持支持支持支持支持
UDP模式支持支持支持支持支持支持
TCPServer最大連接數254（每路）254（每路）254（每路）254（每路）254（每路）254（每路）
TCPClient最大連接數254（每路）254（每路）254（每路）254（每路）254（每路）254（每路）
UDP最大連接數16×254（每路）16×254（每路）16×254（每路）16×254（每路）16×254（每路）16×254（每路）
轉發延時<5ms<5ms<5ms<5ms<5ms<5ms
CAN口故障通知支持支持支持支持支持支持
PC接口2路以太網RJ45接口1路以太網RJ45接口1路以太網RJ45接口1路以太網RJ45接口2路以太網RJ45接口2路單模光纖SC接口
工業級-40~85℃    2500VDC 電氣隔離
功耗3000mW3150mW3350mW4350mW3350mW3350mW
體積165mm×102mm×48mm178mm×102.4mm×32mm95mm×87.5mm×26mm95mm×87.5mm×26mm178mm×102.4mm×32mm178mm×102.4mm×32mm

備注:*單通道1Mbps，0字節數據域的情況下

穩定可靠，應用廣泛

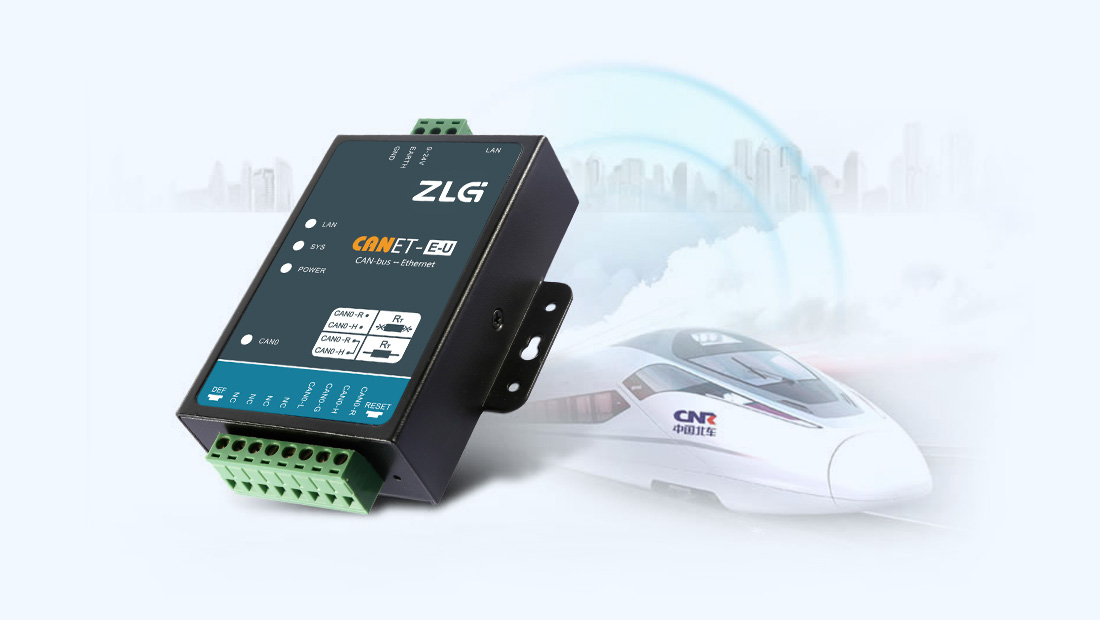

致遠電子CANET系列產品均經過嚴酷的實踐驗證，穩定可靠，目前已經廣泛應用于高速鐵路、地鐵、醫療、樓宇安防、電梯控制、衡器等場合，如圖所示，為中國北車專用版本，用于列車監控。

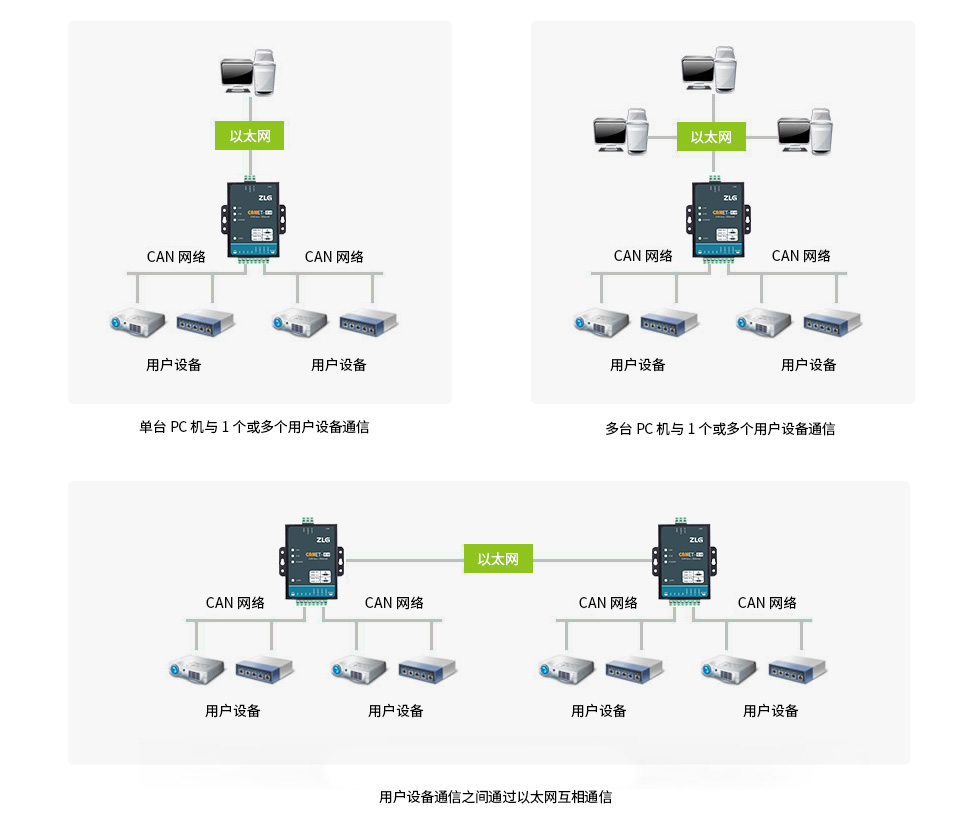

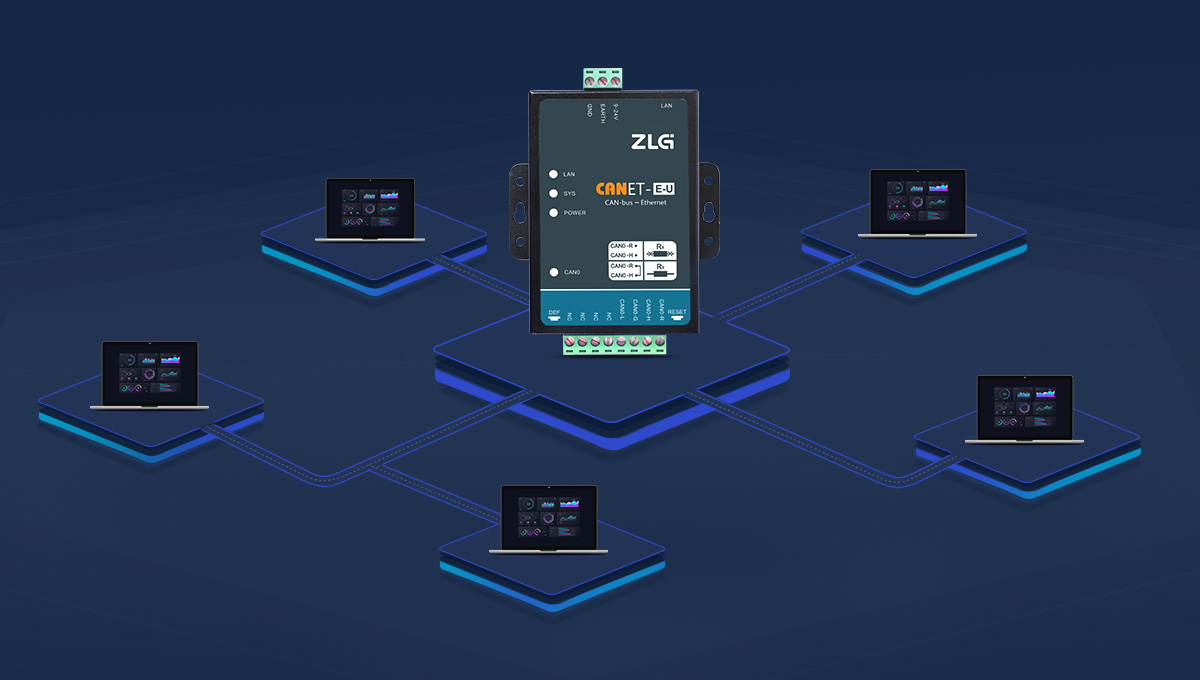

支持TCP Sever/TCP Client/UDP和拓撲結構

支持TCP Sever/TCP Client/UDP工作方式和靈活的拓撲結構，通過配置軟件用戶可以靈活的設定相關配置參數。典型應用如圖所示：

13萬幀緩沖不丟幀

高性能型在任意波特率下滿負載接收數據幀能力，13萬幀緩沖，不丟幀才是硬道理。

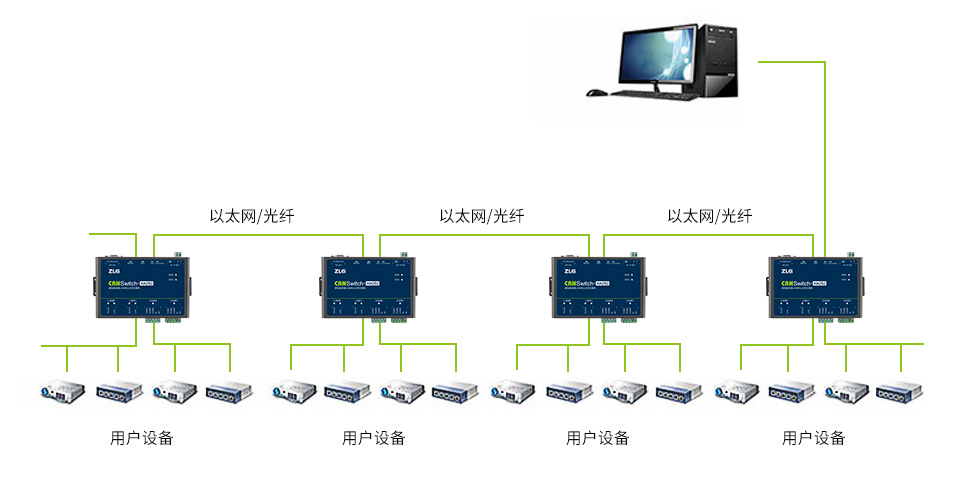

自帶交換機式CAN以太網轉換器

雙網口CANSwitch集成交換機功能，支持級聯搭建系統

單通道可高達12000幀/秒

高性能型幀流量：單通道可高達12000幀/秒（1M波特率、標準數據幀）

每路CAN支持高達254個連接

TCP支持多連接，高性能型每路CAN支持高達254個連接。

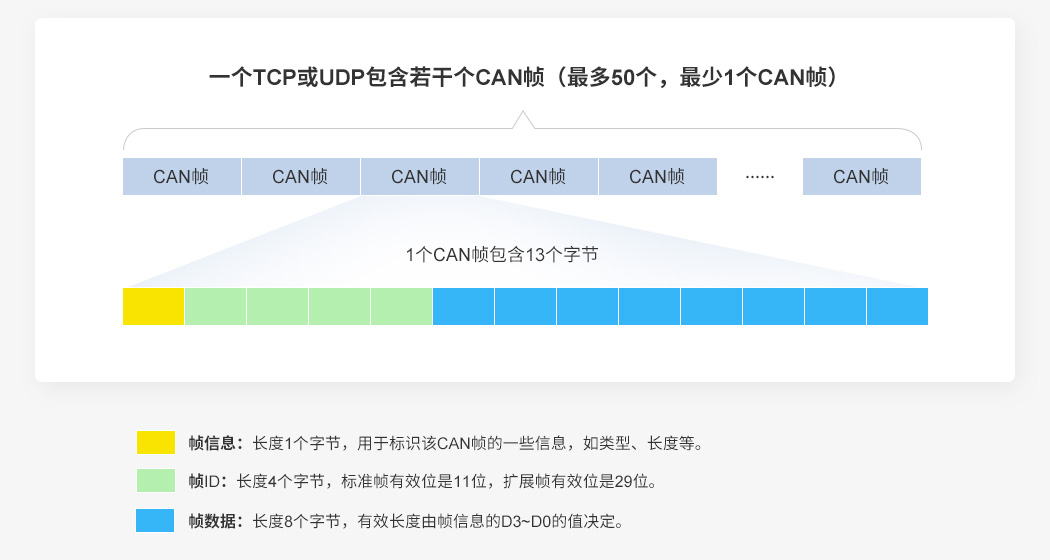

開放的數據通信格式

開放的數據通信格式，Socket套接字工作方式支持任何操作系統對它進行操作。詳見規格參數。

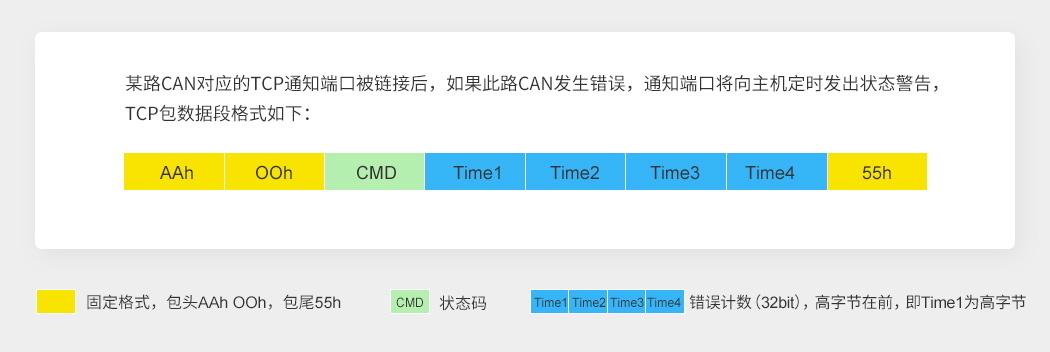

高性能型支持CAN口狀態的TCP通知

高性能型支持CAN口狀態的TCP通知，可以使用戶實時監測CAN總線通信狀態，詳見規格參數。

2通道2500VDC電氣隔離

2通道2500VDC電氣隔離CAN接口，靜電等級接觸放電±8KV。

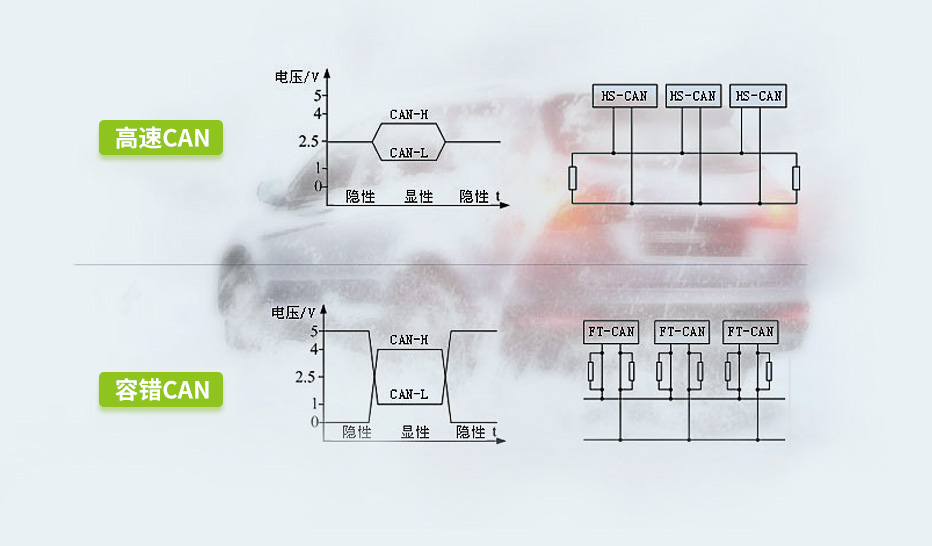

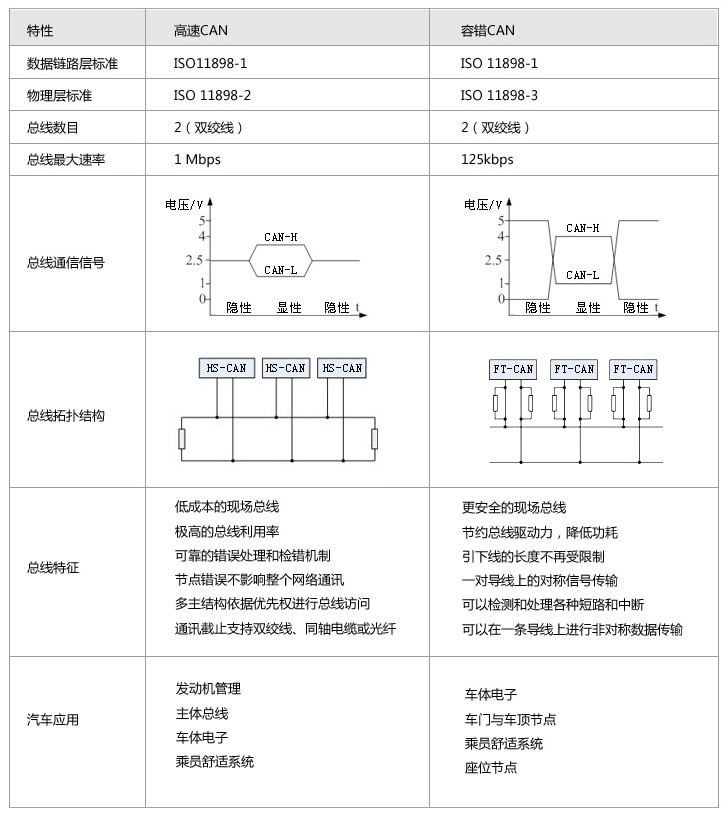

符合CAN 2.0B規范

CAN協議完全符合CAN 2.0B規范，兼容CAN 2.0A，符合ISO 11898-1/2 。用戶可以通過選配CANBridge-1054，支持ISO11898-3的容錯CAN標準。

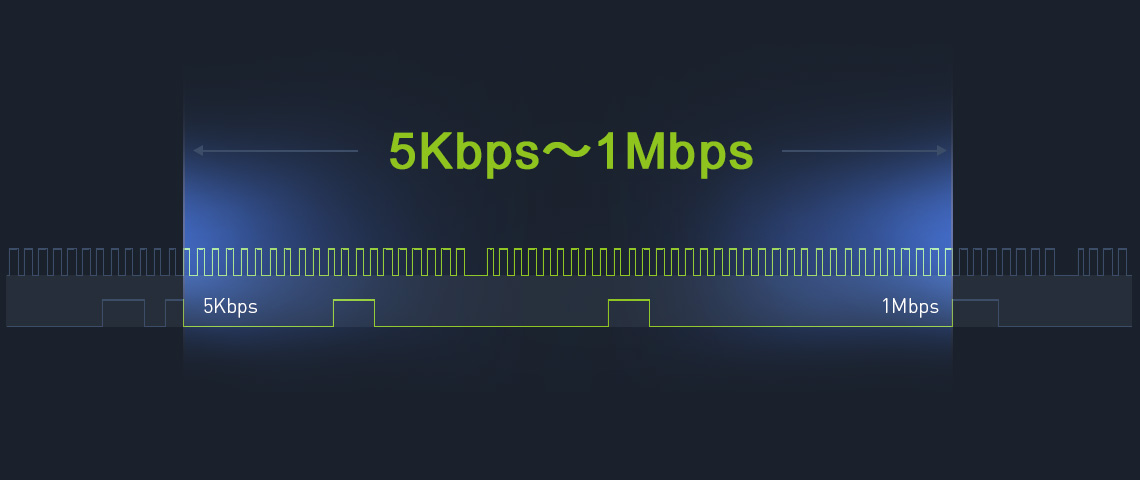

CAN波特率可編程任意設置1Mbps之間

CAN波特率可編程任意設置，范圍在5Kbps～1Mbps之間

支持各類開發環境

高效易用的二次開發函數，提供C++、C#、Python、Labview等語言demo

其他特點

  • 高效易用的二次開發函數，可支持各類開發環境，如VC、C#、Labview、LINUX等
  • 支持協議包括ETHERNET、ARP、IP、ICMP、UDP、DHCP、DNS、TCP
  • 兼容SOCKET工作方式（TCP Server、TCP Client、UDP等），上位機通訊軟件編寫遵從標準的SOCKET規則
  • CAN數據和以太網數據雙向透明傳輸
  • 高性能型支持CAN口故障以太網通知功能，上位機可以實時監控CAN口的錯誤狀態
  • 靈活的CAN口數據分幀設置，滿足用戶各種分包需求
  • 可使用Windows平臺配置軟件配置工作參數
  • 免費提供Windows平臺配置軟件函數庫, 包含簡單易用的API函數庫, 方便用戶編寫自己的配置軟件
  • 支持本地的系統固件升級

配置軟件ZNETCOM與測試分析軟件CANtest

1.使用配置軟件ZNETCOM2.80以上版本搜索設備進行參數配置（如設備IP、工作端口、目標IP、目標端口、CAN波特率等，具體配置見用戶手冊）：
